如果你在工地上看到钢筋生锈，千万别急着喊“偷工减料”！事实上，那些锈迹斑斑的钢筋，其实是在钢筋表面形成的一层均匀、致密、暗灰色或蓝黑色的钝化膜，可能比光鲜亮丽的更让人放心。但反过来，那些藏在混凝土里、你根本看不见的筋，却可能在悄悄“过期”。
这就引出一个冷知识：钢筋不仅有“保质期”，而且这个“保质期”一旦过了，后果远比家里那袋受潮的薯片严重得多，它能让跨海大桥提前“退休”，能让高楼大厦的寿命打上对折。
钢筋的“保质期”，到底是谁定的？
钢筋的“保质期”，说白了就是它抵抗锈蚀的能力期限。钢筋锈蚀的机理简单来说，就是钢筋表面的铁原子（Fe）在有水、有氧的环境下，失去电子变成铁离子（Fe2+），进而生成铁锈。很多人以为钢筋只要浇筑进混凝土里就“刀枪不入”了，这个认知对了一半，也错了一半。
对的是，混凝土的高碱性环境确实能让钢筋表面生成一层仅3纳米～4纳米厚的钝化膜。这个厚度是什么概念？相当于一根头发丝直径的两万分之一。这层薄到几乎不存在的“盔甲”，才是钢筋真正的“保鲜剂”。
错的是，这层膜是会失效的。而且凶手之一，就是你每天呼出的二氧化碳。
空气中的二氧化碳会慢慢渗透进混凝土，与水泥中的氢氧化钙发生反应，让混凝土从“强碱性”变成“中性”，这个过程叫“碳化”[CO2+Ca(OH)2→CaCO3+H2O]。当混凝土的pH值降到9.5左右，钝化膜就开始“罢工”，钢筋裸露出来，与空气中的氧气发生反应，锈蚀就此启动。更凶险的是氯离子，这家伙是钢筋的“头号杀手”。海洋环境中的盐分、冬季道路上的除冰盐，都会带来大量氯离子。它直接穿透钝化膜，在钢筋表面“定点爆破”，形成点蚀。一个肉眼几乎看不见的小锈点，在干湿交替的环境下，几年就能膨胀成一个大裂缝。二氧化碳与氯离子加速钢筋锈蚀的区别就在于，前者是“环境中毒”，后者是“癌症穿刺”。
怎么辨别钢筋“过期”了？
辨别钢筋是否“过期”，普通人可以看“气色”——红锈越严重，“保质期”损耗越大。但真正危险的往往是那些“内伤”。
2019年10月份，中国台湾省宜兰县南方澳跨海大桥轰然坍塌，造成多人伤亡。调查结果显示，罪魁祸首就是钢筋锈蚀。那座桥的钢筋在混凝土里闷了21年，外表看着还算完整，内部却早已锈成了“豆腐渣”。
钢筋锈蚀有一个可怕的特点——会“膨胀”，锈蚀后的体积是原钢筋的2倍～4倍。这就好比在你身体里悄悄塞进一个不断胀大的气球，混凝土被撑裂，裂缝又让更多水分和氧气涌入，形成恶性循环。等你看到外墙出现锈渍时，内部早已“病入膏肓”。
给钢筋“续命”，中国工程师有多拼？
既然钢筋有“保质期”，那有没有办法延长“保质期”？
答案是肯定的，而且中国工程师已经玩出了新高度。
2024年通车的深中大桥，用上了2万吨“黑科技”钢筋——二维纳米材料增强环氧涂层钢筋。这种钢筋的奥秘在于表面“穿”上了一层添加了石墨烯的环氧树脂“铠甲”，厚度只有200微米左右，却能发挥出“迷宫效应”：腐蚀介质想找到钢筋本体？先在这个纳米级的迷宫里转晕再说。测试显示，这种涂层的结合强度能达到50兆帕以上，相当于每平方厘米能承受500公斤的拉力，是传统涂层的5倍。
还有一条更具“中国特色”的技术路线——稀土钢筋。我国科学家发现，在普通钢筋中加入微量的镧、铈等轻稀土元素，能“净化”钢中的有害夹杂物，让锈层变得致密稳定。据中国金属材料流通协会的数据，这种技术能让耐腐蚀性能提升30%以上，而吨钢成本增加不超过100元。
最让我这个“老冶金人”眼前一亮的，是陕钢集团龙钢公司最近推出的“蓝膜钢筋”。这批钢筋表面泛着神秘的蓝色光泽，在严苛的盐雾测试中表现优异，即便长时间暴露于高盐高湿环境，依然“面不改色”。技术团队为了让这层蓝色氧化膜均匀牢固，经历了无数次调试才最终攻克难关。下次路过工地，不妨多看一眼那些码放整齐的钢筋。如果表面泛着幽幽的蓝光，那可不是什么“生锈前兆”，而是工程师们给这些钢筋穿上的“隐形盔甲”。

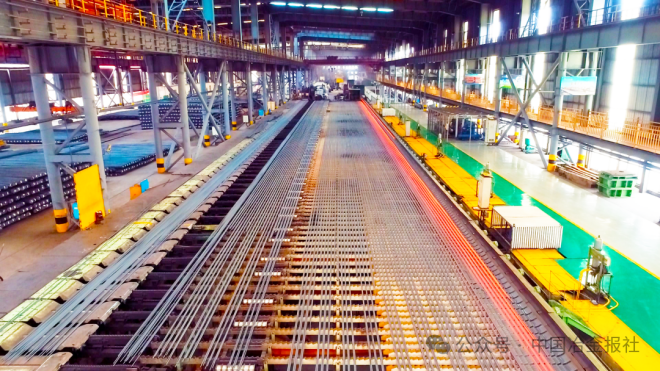

图片来源：陕钢集团龙钢公司
今天，当我们在伶仃洋上建起设计寿命120年的港珠澳大桥，在青藏高原铺就耐候百年的铁路线，背后是无数冶金人用材料科学的突破，给钢筋一次次“续命”。（宋宇广）
