根据耐火浇注料的施工要求，为了保证浇筑质量，在冬季施工时必须采取保温措施防止浇注料及结合剂被冻坏。在冬季施工时，由于环境温度低，浇注料流动性较差，硬化时间较长，给施工带来一定困难。

　　以炉缸浇注料为例，低温浇筑对耐火浇注料的影响主要有以下几个方面：

　　一是施工温度过低，浇注料搅拌混合效果不好，出现搅拌不均匀的情况；

　　二是浇注料流动性变差，材料的气孔率增大，物理强度降低；

　　三是由于温度较低，硅溶胶结合反应缓慢，当温度低时，硅溶胶会出现冻胶，导致硅溶胶失效，进而影响浇注料的质量,在北方寒冷区域，会出现浇注料在施工时冻凝的现象，由于浇注料冻住，在解冻后强度会非常低，会出现分层掉块现象；

　　四是从凝结硬化上来说，由于温度低，硬化时间较长，影响施工进度。当温度在0℃以下时，不仅不能正常硬化，还会对材料内部结构产生不良影响，在烘炉时浇注体大面积脱落，影响正常投产。

　　根据上述高炉用耐火材料在冬季施工时，为了保证施工质量及浇注体强度，为了避免材料被冻坏，要求施工环境不能低于5℃，要采用一定的保温措施。通过现场施工技术指导实践，总结以下耐火浇注料冬季施工的保温措施。

　　措施一：

　　施工前用帆布或塑料膜将材料盖住，并且接入暖风机不断地进行保温处理，从而达到保温效果，值得注意的是，该方法必须保证防火安全，以避免引燃帆布或塑料膜。

　　措施二

　　施工时在搅拌机以及泵送机周围，布置暖棚以及接入一定数量的暖风机，提高搅拌机以及泵送机处的环境温度，合理规划电线线路，以不妨碍作业且放置安全为主。

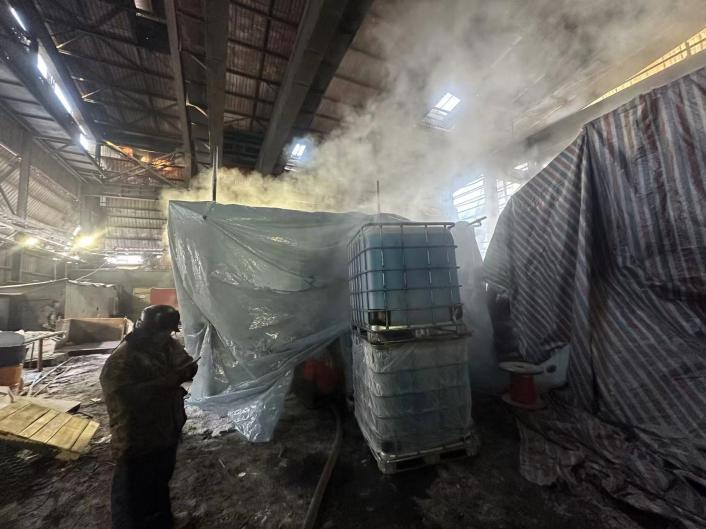

　　图为搅拌机及泵送机搭设暖棚

　　措施三：

　　炉内施工时，在施工区域上方支设暖棚且在炉内接入暖风机，维持炉内温度，并且暖风机要合理安排风向，不能直接吹浇注体表面，防止局部温度过高导致浇注体开裂。

　　措施四：

　　对浇注用结合剂进行加热处理，温度控制在15℃-35℃为宜，需控制好加热温度防止温度过低或过热。（北京联合荣大专家组）
