在耐火浇注料的生产过程中，需要注意原料及配比，散料预混，产品抽样及养护检查:

　　原料准备骨料、粉料、结合剂、外加剂等都应按照既定配比进行准备，要确保其无杂质且未受潮变质。粒度级配应具有合理性：粗颗粒（＞1 mm）、中颗粒（0 - 1 mm）、细粉（＜0.088 mm）需依据三级配原则进行控制，以获得最大堆积密度。微量外加剂、超微粉（如氧化铝微粉、硅微粉）必须在生产散料过程中充分混合均匀，避免在现场直接加入而造成分散不均的情况。结合剂一般会根据现场使用情况决定是否需要分包处理。

　　散料预混设备一般采用强制式搅拌机，不同牌号的浇注料更换品种时，必须对设备进行彻底清理。生产区域需保持清洁、干燥，防止泥沙、石灰、水泥等杂物混入。按时对设备进行点检养护及更换，每批次生产的第一锅要对下料重量进行检测，确保原料比例和配料单的一致。

　　产品抽样检测时，分袋包装的产品应按比例加入结合剂先搅拌20秒，使干料达到均匀状态，随后分两次加水：首次加入80%，进行1min的湿搅，再补充剩余的20%，总搅拌时间控制在3 min。不分包的浇注料加水前也需要干拌20秒以上。加水量需严格按照产品说明书执行，遵循宁少勿多的原则；以pH值为7- 7.5的纯净饮用水为宜。搅拌好的浇注料要观察其施工性能，流动状态及硬化速度是否符合设计效果。搅拌好的料需在规定时间内使用完毕，初凝后即视为报废，禁止二次加水使用。

　　成型使用标准模具，与浇注料的接触面需涂抹界面剂或油。一般采用振动台进行振捣，直至表面泛浆，避免因过振而导致离析现象。震动成型后，将模具放置于水平通风处24小时，初始强度达到后拆除模具进行养护24小时。养护期间禁止受到外力及振动。样块应及时做检测，看其指标是否能达到使用要求。

　　总之，浇注料生产是一项要求极为严格的系统工程，需要人员操作、设备运行和原材料质量三方面的精密配合，任何一个环节出现偏差都会直接影响产品的最终性能。在生产过程中，人、机、料环环相扣，缺一不可，任何一项的不确定性都可能导致产品性能波动。产品是企业的脊梁，是立足市场的根本，只有持续保证产品质量的稳定与可靠，提升技术标准与工艺水平，才能真正赢得企业未来的竞争优势和长远发展。（北京联合荣大工程材料股份有限公司）

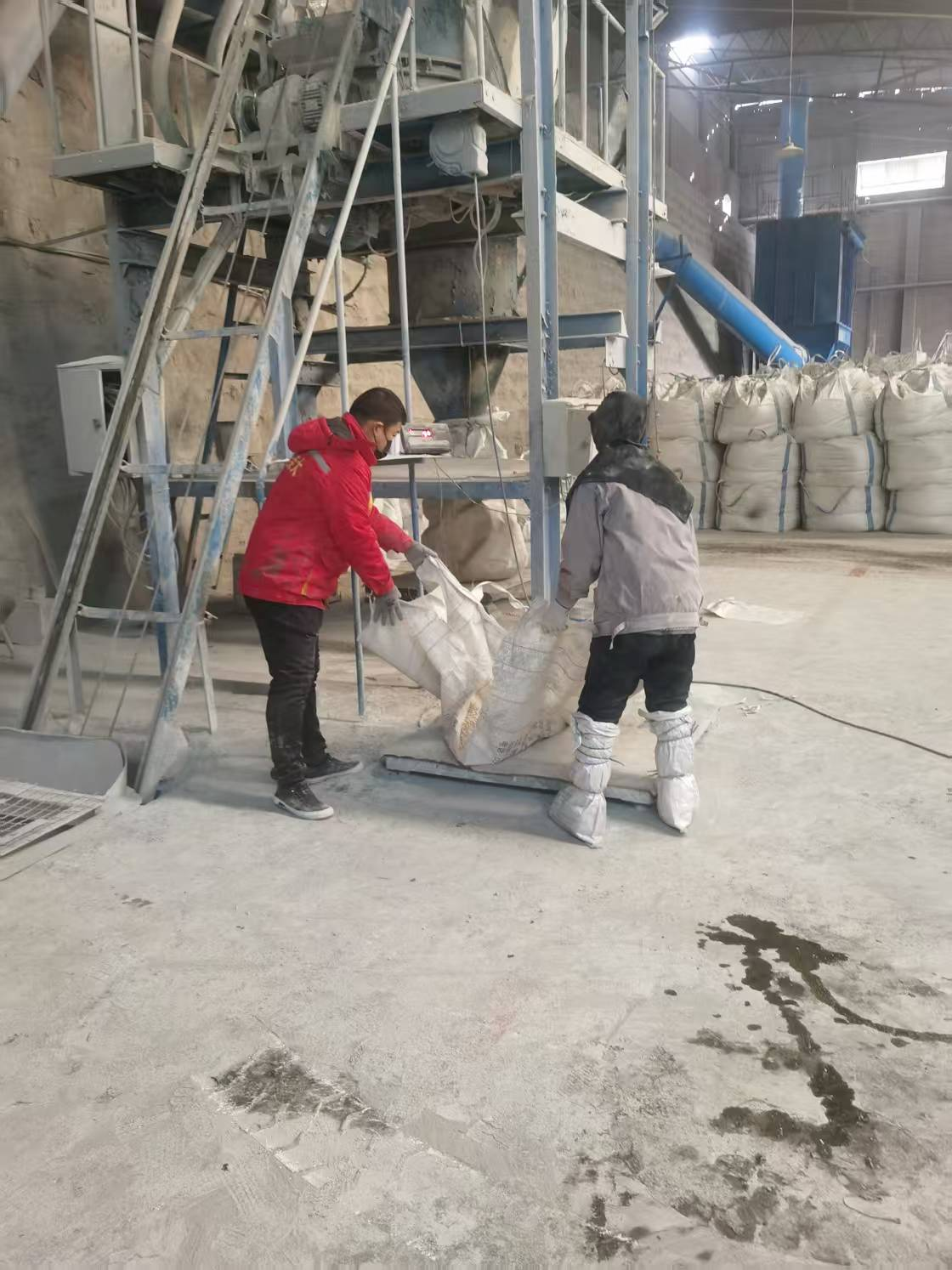

　　图为首检材料重量复核

　　图为浇注料脱模养护
