当前，我国钢铁工业正加速向高端化、智能化、绿色化转型，遵循“科学发现—技术创新—工程实践”一体化路径，破解特殊钢全流程质量控制难题、推动技术成果赋能生产实践，成为行业高质量发展的核心任务。上海大学（浙江）高端装备基础件材料研究院（以下简称上善院）高性能钢铁材料团队，深耕特殊钢领域数十年，以原创理论为引领、产学研协同为路径，在特殊钢全流程组织演变研究方面取得标志性成果，为我国特殊钢产业升级、实现高端产品自主可控提供了有力支撑。
该团队在上海大学伟长学者、上善院院长董瀚带领下，创新性提出微晶钢、“多相、亚稳、多尺度”（M3）组织调控理论、多形合金化理论（PMA）等原创成果，突破特殊钢强韧化、长寿命、高可靠等关键技术瓶颈。其中，该团队联合澳森特钢完成SWRH82B高碳钢全流程组织研究，出版《SWRH82B钢的全流程组织演变图谱——从连铸方坯到钢绞线》，填补我国高碳钢全流程组织控制研究空白，构建起“成分—工艺—组织—性能”精准映射范式，为特殊钢线材质量升级提供了可复制、可推广的实践方案。
锚定行业痛点：特殊钢全流程组织控制的难题
特殊钢生产覆盖“材料生产—零件制造—服役评价”完整链条，其中化学成分、工艺参数、组织状态、材料性能、目标质量的各环节要素间存在强非线性耦合，任一环节波动都会引发质量问题。尤其是SWRH82B高碳钢，作为预应力钢绞线核心原料，广泛应用于大跨度桥梁、高速铁路、核电工程等国家重大基础设施，年需求量超600万吨，是单一产量最大的优特钢品种之一。
图为SWRH82B钢：从盘圆到钢绞线。
SWRH82B 钢生产流程长、工艺复杂，从连铸方坯到成品钢绞线需历经十余道工序，组织演变是质量控制的根本。长期以来，行业研究多聚焦单一工序，缺乏对全流程微观组织、非金属夹杂物、力学性能协同演变的系统性认知，导致盘条索氏体化率不足、中心偏析、带状组织、异常马氏体等问题频发，直接影响钢绞线强度、塑性、松弛率等关键性能，影响高端产品国产化替代进程。
如何破解“成分—工艺—组织—性能”精准映射难题，实现全流程一贯制质量控制，成为特殊钢线材行业亟待突破的核心课题。

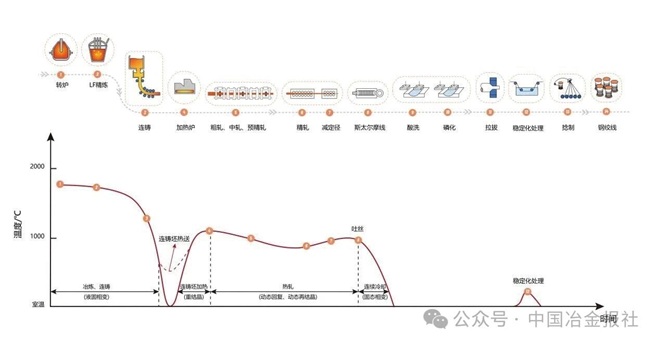

图为SWRH82B钢从冶炼到钢绞线全流程生产工艺与热履历示意图。
创新思路：全流程组织演变图谱，绘制特殊钢“生命地图”
依托澳森特钢全流程产业链优势，该团队与企业深度协同，以SWRH82B钢为研究对象，系统完成从连铸方坯—热轧盘条—冷拔钢丝—钢绞线全流程组织表征，构建首套完整的高碳钢全流程组织演变图谱，形成三大特色创新：
全链条组织精准表征，破解微观演变“黑箱”
采用光镜、扫描电镜、电子探针、EBSD（电子背散射衍射）等先进表征手段，首次实现SWRH82B钢全流程微观组织“无死角”观测。
连铸方坯：明确激冷层、柱状晶区、中心等轴晶区组织分布规律，量化元素偏析与缩孔、疏松、裂纹等低倍缺陷关联机制。
热轧盘条：揭示索氏体化率、带状组织、珠光体片层间距调控机理，实现索氏体化率≥85%的稳定控制。
冷拔钢丝：探明拉拔过程纤维状组织形成与 [110]//RD 织构演变规律，珠光体片层间距显著细化。
成品钢绞线：明确捻制与稳定化处理对组织性能的影响，确保最终产品力学性能达标。
研究首次量化全流程珠光体片层间距演变规律：连铸方坯片层间距从边部到芯部逐步增大，热轧后细化，冷拔后进一步显著减小，钢绞线阶段趋于稳定，为工艺优化提供量化依据。

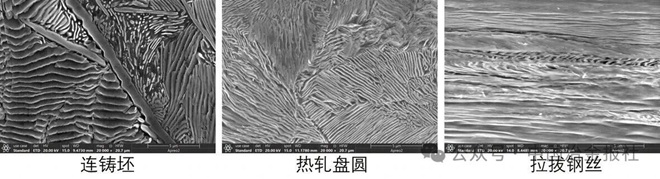

图为从SWRH82B 钢从连铸坯、热轧盘圆到拉拔钢丝的组织演变可以看出，热轧盘圆微观组织以索氏体化珠光体为主，无马氏体等异常组织，索氏体化率达 90%，满足高端钢绞线生产要求。
夹杂物无害化控制，筑牢产品可靠性根基
非金属夹杂物是影响高碳钢疲劳寿命与加工性能的关键因素。该团队通过SEM（扫描电镜）+EDS（能谱分析）+OTS（夹杂物分析） 自动分析系统，完成全流程夹杂物类型、形貌、尺寸、分布的系统性统计：明确夹杂物主要为 MnS（约占96%）、硅酸盐及复合夹杂物，尺寸集中在 5μm以下，其中1~2μm 夹杂物占比超 69%；揭示拉拔过程夹杂物形态演变规律，实现夹杂物密度稳定控制在 50 个 /mm2 左右；建立夹杂物无害化控制技术，确保盘条夹杂物评级符合 GB/T 10561 标准，从源头消除质量隐患。
“成分—工艺—组织—性能”精准映射，构建质量控制范式
基于全流程数据建立“成分精准调控—工艺参数优化—组织精细控制—性能稳定提升”的闭环体系，明确关键工艺窗口。
连铸：优化电磁搅拌、拉速、比水量等参数，降低中心偏析与缩孔缺陷。
热轧：精准控制加热、轧制、吐丝温度，确保珠光体组织均匀，索氏体化率达标。
冷拔与稳定化：优化减面率、张力、温度参数，实现强度与塑性最佳匹配。
最终产品力学性能优异：φ15.2mm钢绞线1000h应力松弛率≤2.5%，抗拉强度、断后伸长率等指标优于 GB/T 5224-2023标准，满足高端工程需求。

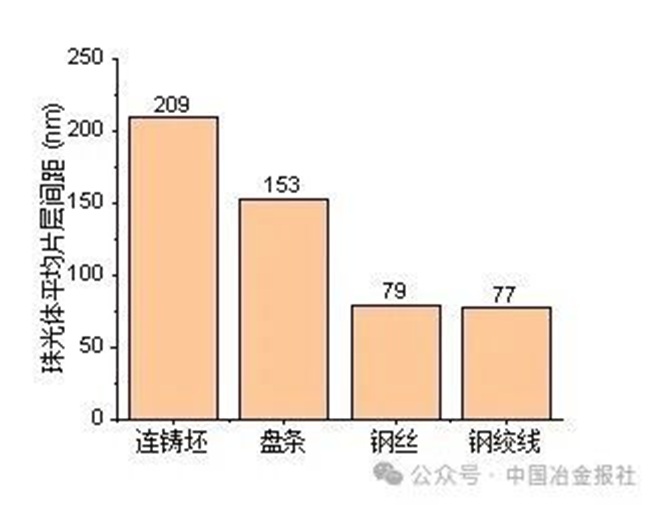

图为从SWRH82B 钢全流程珠光体片层间距演变曲线可以看出，从连铸方坯到钢绞线，珠光体片层间距呈现“粗化—细化—显著细化—稳定”的演变规律，是性能提升的核心机制。
理论引领：原创理论支撑特殊钢高性能化革新
团队的研究突破，根植于原创材料理论体系的深厚积淀。
1.M3 组织调控理论：通过多相、亚稳、多尺度组织协同设计，破解高强化后韧塑性下降难题，实现强度与韧性同步提升。
2.多形合金化理论（PMA）：利用元素多种形态（固溶态、析出相、缺陷偏聚、化合物、界面等），强调了多元素的协同作用和热力耦合过程对钢材组织的关键影响，提升材料综合性能。
3.全流程一体化理念：打破工序壁垒，实现“材料生产—零件制造—服役评价”全链条技术匹配，推动特殊钢从“合格制造”向“精准智造”转型。
这些理论不仅支撑SWRH82B钢研究突破，更广泛应用于高超纯铁、稀土耐蚀普碳钢、超高强钢、军工钢、基础件用钢等系列产品开发，为民生、国防、工业领域提供关键材料保障。其中高超纯铁纯度达 5N2 级，杂质含量极低，填补国内高端纯铁制备技术空白。
技术落地：以专著为载体，推动技术成果落地应用
团队将多年科研成果凝练为高性能钢铁材料系列专著，目前已出版《高超纯铁的制备与特性》《SWRH82B 钢的全流程组织演变图谱——从连铸方坯到钢绞线》两部作品，以严谨科学精神、专业系统表达，搭建科研与产业的桥梁，推动技术成果高效落地、赋能生产实践。
《SWRH82B 钢的全流程组织演变图谱》作为行业里程碑著作，具备三大价值。
学术价值：填补高碳钢全流程组织控制出版空白，为科研教学提供权威参考；
产业价值：将单一企业实践转化为全行业财富，为优特钢线材品种迭代、质量闭环控制提供可复制范式；
应用价值：以图谱形式直观呈现钢铁微观演变规律，为行业技术人员提供实操参考，推动特殊钢生产技术升级，弘扬工匠精神与创新意识。
冶金工业出版社评价该书：创新性开展全流程微观组织、夹杂物、力学性能演变研究，为特钢线材质量控制提供核心依据，是助力新质钢铁发展的重要实践。中国钢铁工业协会、行业专家一致认为，该书为特殊钢行业智能化、数字化转型提供重要指引。
图为《SWRH82B 钢的全流程组织演变图谱》新书发布仪式现场。
砥砺前行：深耕特殊钢领域，助力钢铁强国建设
当前，我国钢铁工业正处于由大到强的关键跨越期，高端特殊钢自主可控是核心任务。上海大学（浙江）高端装备基础件材料研究院将持续深耕：深化全流程组织调控基础研究，拓展至轴承钢、弹簧钢、齿轮钢等高端特殊钢品种；推进产学研用深度融合，加速原创技术产业化，破解高端材料 “卡脖子” 难题；完善高性能钢铁材料系列专著出版，打造科研与产业对接平台，助力行业人才培养。
从块炼铁到现代特殊钢，钢铁材料的进化史就是人类科技创新的缩影。未来，上海大学高性能钢铁材料团队将继续以基础研究为根、产业应用为魂，用全流程组织图谱解码特殊钢高性能密码，以原创理论与硬核技术，为我国钢铁工业高质量发展、建设钢铁强国注入不竭动力。
