在华夏文明的思想长河里，先贤孟子留下了一句振聋发聩的千古名言：“鱼与熊掌不可兼得”！然而由河南省豫兴热风炉工程技术有限公司（下文简称豫兴公司）自主研发的悬链线顶燃式热风炉，在山西建邦集团通才工贸有限公司（下文简称建邦通才）1860m³高炉上于2012年10、11月创造了两个月平均风温1314.7℃、最高小时风温达1346℃的国内纪录。且该套高炉热风炉在0.454MPa送风压力、分别于2016年、2019年、2023年又在热风炉结构没有做任何维修改造，入炉风量由设计时的3300m³N/min逐渐扩充至4224m³N/min工况条件下，已安全高效运行超过14年，炉壳未出现丝毫裂纹。这一工程实践及其业绩向行业提出了一个亟待回答的科学问题：为何1314.7℃的超高风温不仅没有缩短热风炉寿命，反而实现了长寿化运行？颠覆了“鱼与熊掌不可兼得”这句千古名言！为此，笔者从结构设计、材料选择、控制技术三个维度，结合十余个工程案例的翔实数据，系统解析和诠释豫兴国家专利技术——悬链线顶燃式热风炉实现高风温与长寿兼容的技术路径。

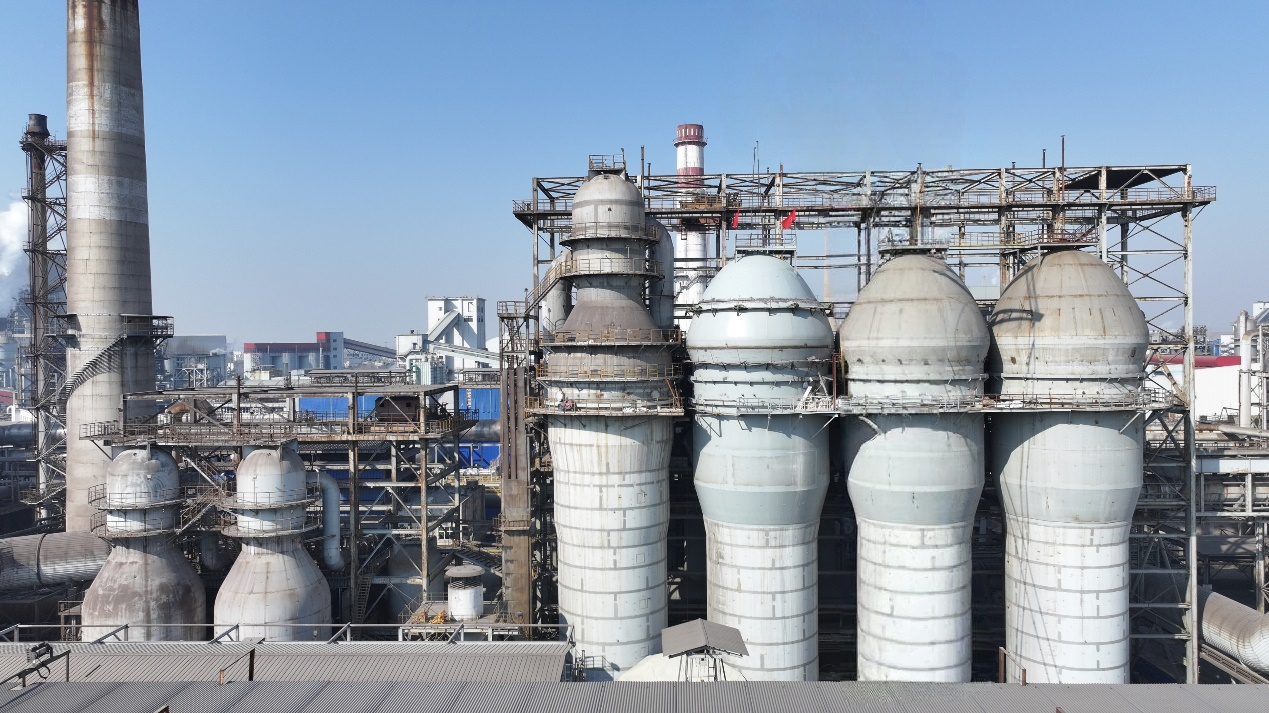

图为山西通才1860m³高炉豫兴悬链线顶燃式热风炉
悬链线拱顶结构：力学的智慧
首先，悬链线拱顶是豫兴热风炉最核心的结构创新。悬链线曲线在数学上具有独特的力学特性——在自重作用下，悬链线拱的砖块之间只存在相互挤压而不受拉力作用，结构稳定性极为突出。这一受力特性使得悬链线拱顶可以承受更高的拱顶温度而不发生结构失稳。
其次，与传统拱顶结构相比，悬链线拱顶将燃烧室空间设计为倒置悬链线形，使高温燃烧区集中在拱顶中心区域，而拱顶内衬的工作温度环境良好且稳定，避免了高温烟气对拱顶内衬的直接冲刷。悬链线拱顶和热风出口均独立于炉壳之上，这种结构可以使炉体炉衬在加热冷却过程中自由膨胀收缩，是保障热风炉结构稳定长寿的关键措施。
环形交错上喷燃烧器：气流组织的革命
悬链线顶燃式热风炉的燃烧器设置在拱顶基脚部位，利用热风炉蓄热室大墙的外围和拱角下部的非高温工作低温区域，布置煤气、空气喷口环形交错上喷。这一设计的核心优势在于：其一，燃烧器避开高温区域，自身工作环境温度较低，大幅延长了燃烧器的使用寿命；其二，环形交错布置的喷嘴使煤气与空气在上升过程中形成涡流、旋流搅扰，混合充分、燃烧完全；其三，燃烧的高温区结构对称、温度区间分明，烟气流场分布均匀；其四，混合燃烧形成的火焰运行距离长，气流避开对拱顶内衬的直接冲刷，有效保护了拱顶耐材。这种“低温区布置高温燃烧器”的反常规设计，正是悬链线顶燃式热风炉能够同时实现高风温和长寿的关键所在。
四段式应力消除与D字形三岔口：巧妙的设计
悬链线顶燃式热风炉采用四段式消除应力设计：将炉体划分为若干独立段，各段之间设置膨胀缝，消除了热膨胀产生的累积应力集中。热风管道三岔口采用D字形设计消除了应力集中，配合优化耐材配置，实现了1350℃高温热风的稳定输送。独特的孔孔互通格子砖技术缩小了拱顶温度与送风温度之间的温差至50℃以下，避免了过高的拱顶温度对耐材的额外损伤。燃烧器采用交错喷射涡流旋流自身预热的领先混合燃烧技术，热效率可达到83.5%~88.41%。

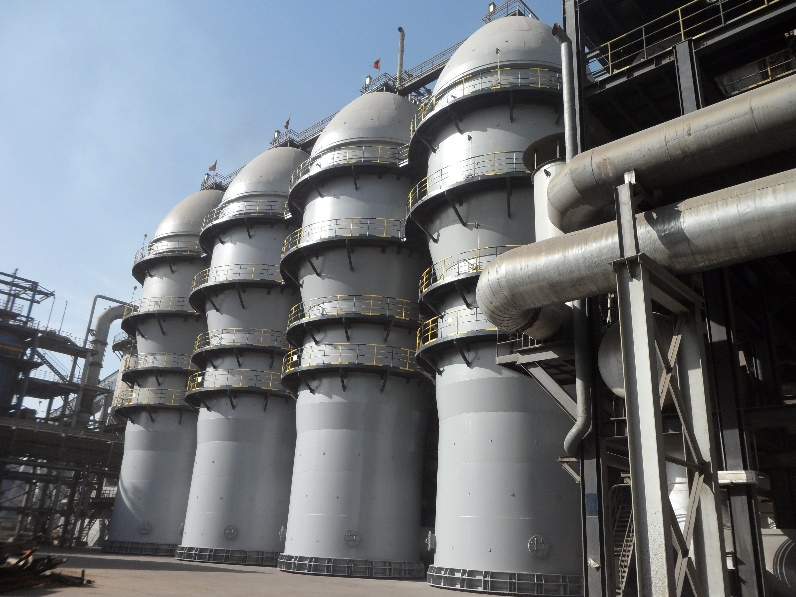

图为广西翅冀2000m³高炉豫兴四段式顶燃式热风炉照片
Q345R压力容器钢炉壳：材料选择的突破
高风温工况下炉壳开裂是热风炉的共性技术难题。建邦通才1860m³高炉热风炉顶盖选用Q345R压力容器钢，这种钢材具有低磷低硫、良好承压性能和优异焊接性能的特点。在0.454MPa送风压力、1314.7℃月均风温的极端工况下，该炉壳已安全服役超过14年而未出现丝毫裂纹。与之形成鲜明对比的是，许多热风炉选用存在焊接气孔、热脆、冷脆等缺陷的Q345C钢材，导致炉壳频繁开裂。安钢4747m³高炉引进的4座顶燃式热风炉即因燃烧室炉壳频繁开裂而对安全生产构成严重威胁，被迫于2023年9月停炉改造。在此基础上，豫兴技术团队与安钢钢研所合作，研制了新型AG490LK精品钢专用炉壳，使用在安钢4747m³高炉悬链线顶燃式热风炉工程之上，该炉壳材质添加了微量防腐防酸元素，淘汰了存在缺陷的Q345C炉壳材料。

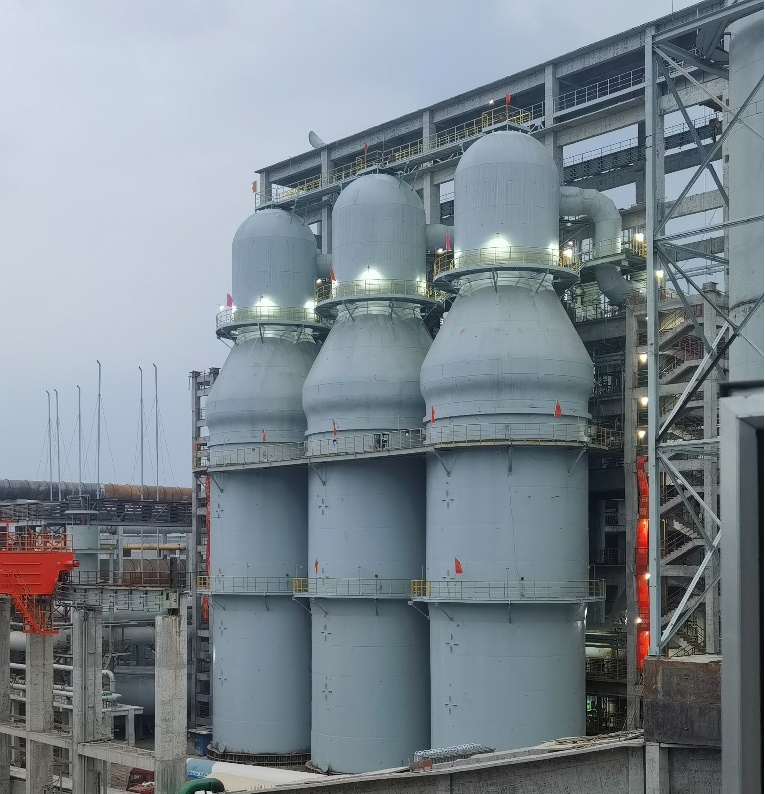

图为安钢4747m³高炉豫兴悬链线顶燃式热风炉
无波动换炉技术：控制系统的保障
热风炉周期性交替进行“燃烧”与“送风”操作，换炉过程中的均压操作是造成风压波动的根本原因。豫兴公司研发的无波动换炉技术采用独立的外来气源（空压机压缩空气）进行充压，使充压时间从10~15分钟缩短至3分钟以内，可按照固定程序自动完成，达到无人操作水平。这一技术的意义不仅在于操作便利，更在于：延长烧炉时间意味着更高的风温和更充分的蓄热；消除压力波动意味着炉壳和管道不再承受频繁的交变热应力，可以确保高炉炉况稳定、又能平稳实现稳定的高风温、还能确保热风炉和管道本体稳定长寿。

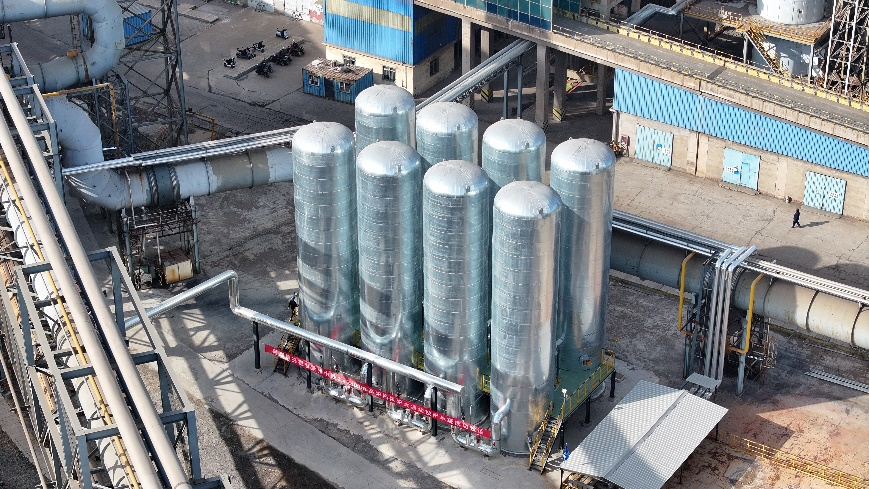

河北中铁装备2500m³高炉豫兴四段式顶燃式热风炉配备的无波动换炉设备照片
灿烂科技创新之花，结出丰硕经济之果
自2007年首套豫兴悬链线顶燃式热风炉投产至今，已在国内国际累计实现容积450m³~4747m³高炉配套的悬链线顶燃式热风炉业绩450座。截至2026年7月底，全球累计应用豫兴系列顶燃式热风炉技术超过700座。2023年10月18日，豫兴公司与印度RASHMI（拉希米）钢铁总公司签订了两座686m³新建高炉和两座320m³配套的悬链线顶燃式热风炉项目合同，标志着该技术已经成功走出国门。
其技术创新的经济效益如下：
一是降低焦比与增加喷煤。热风炉风温提高100℃，风口理论燃烧温度提高60℃，吨铁可降低焦比20-40kg，允许多喷煤粉约35kg/t。按当前市场价格，一吨煤粉替代一吨焦炭可降低炼铁生产成本500-800元/吨。
二是提高产量，效益攀升。热风炉风温提高会使高炉炉料软熔带下移且变窄，渣铁温度升高，有利于渣铁滴落，降低软熔带的煤气阻力，促进高炉顺行和高产。热风炉风温提高100℃，高炉可提高产量约2.5%。
三是提高综合经济效益。以建邦通才1860m³高炉年产157万吨铁计算，如果长期实施仅1314.7℃高风温较1200℃基准风温提高约115℃，带来的综合增产与节能效益可达1.22亿元/年。安钢4747m³高炉4座单座热风炉于2025年底全部改造为悬链线顶燃式热风炉后，统计了2026年1月日至4月15日4个多月的吨铁煤气消耗为480立方米，比改造前协议签订吨铁610m³下降了20.7%。山东永锋临港2座1350m³高炉配套了8座豫兴悬链线顶燃式热风炉，设计风温1250℃，投产后期望看拱顶温度定风温，结果拱顶温度达到1350℃时，风温已经实现了长达两年1270-1280℃、最高小时风温1324℃（所有热风炉操作习惯就是看拱顶温度定风温）而豫兴悬链线顶燃式热风炉的特点就是拱顶温度与送风温差波动在30-94℃。这些数据充分说明了悬链线顶燃式热风炉技术的巨大经济价值。

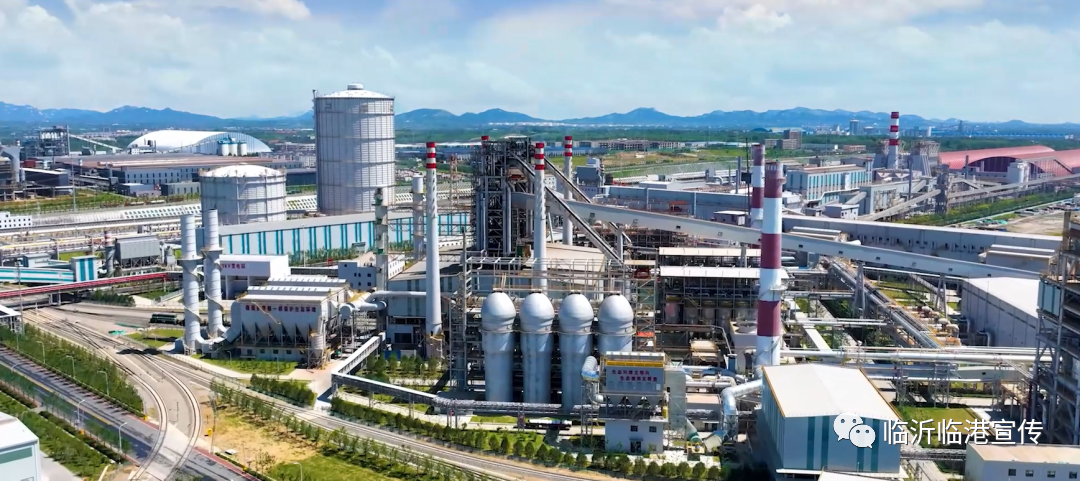

图为山东永锋临港1350m³高炉豫兴悬链线顶燃式热风炉
欲穷千里目 更上一层楼
豫兴悬链线顶燃式热风炉技术已在国内450-4747m³高炉配套的顶燃式热风炉工程使用，诸如安阳钢铁、南京钢铁、鞍钢朝阳钢铁、唐山东华钢铁、山东永锋临港、山西建龙、韶钢等企业及印度等海外市场成功应用。2025年12月，中国金属学会组织专家对豫兴公司“带有内置竖管的超低排放顶燃式热风炉关键技术”进行科技成果评价，认定该技术达到国际领先水平。该技术已获授权专利13件（其中发明专利5件）、软件著作权4项。
这项创新专利成果未来的技术发展方向包括：进一步降低一氧化碳排放至近零水平；探索更高风温（1350℃以上）的可行性；开发更高效的智能燃烧控制系统；以及推进炉壳利旧改造模式的标准化，降低改造投资。
建邦通才1860m³高炉悬链线顶燃式热风炉以两个月均1314.7℃、小时风温1346℃的月均风温和14年炉壳无开裂无网裂的安全运行记录，用工程实践回答了“超高风温是否会烧坏热风炉”这一长期困扰行业的问题。安阳钢铁4747m³特大型高炉、南京钢铁2000m³高炉、鞍钢朝阳钢铁2580m³高炉、唐山东华钢铁、山东永锋临港、山西建龙等十余个工程案例的翔实数据进一步验证了这一技术路线的普适性和可靠性。研究表明：
豫兴悬链线拱顶结构利用悬链线的力学特性，使拱顶砖块仅受压不受拉，为承受超高拱顶温度提供了结构基础。
其环形交错上喷燃烧器将燃烧区置于拱顶中心，避免高温直接冲刷内衬，同时实现了煤气与空气的充分混合燃烧。
其对Q345R压力容器钢炉壳及新型AG490LK精品钢的正确选材，从根本上解决了高风温工况下的炉壳开裂问题。
其四段式结构应力消除设计、D字形三岔口设计、无波动换炉技术等多重保障，是热风炉长寿化的重要控制保障。
生产实践证明：高风温与长寿命并非不可调和的矛盾，而是可以通过科学的结构设计、合理的材料选择和先进的控制技术实现协同优化。豫兴悬链线顶燃式热风炉的技术路线为我国高炉热风炉的升级改造提供了可复制、可推广的成熟范式，对于推动钢铁行业节能减排、降本增效具有重要的现实意义。（河钢集团宣钢教授级高级工程师 魏志江）
